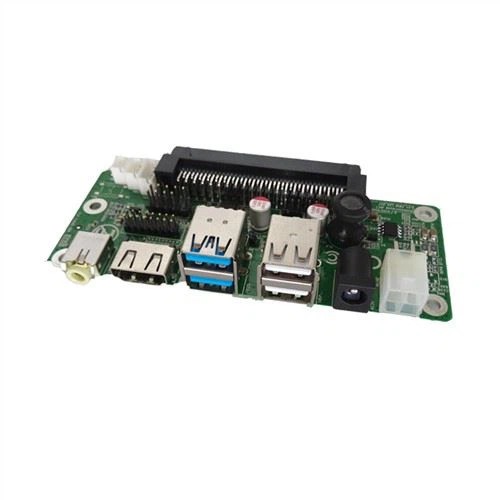

Ultratynn design OPS Adapter Small Board Stability Ops Small Board

Utstilling

Produksjon

1 x mini HDMI (integrert skjerm valgfritt) (HDMI IN-støtte valgfritt)
1×HDMI (kun MXM-B)
Sjekk TYPEC-utgangen
Enkel TYPEC-utgang: MXM-A

I/O

1 x DC JACK
1 x lyd
2 x MINI HDMI (ett sett støtter HDMI IN-signalbytte)
1 x MINI DP kompatibel med 1 USB3.0 Valgfritt
2 x type-c 1(støtteskjerm +USB3.0)
1 x HDMI IN
1 x HDMI OUT (kun B-kanal)
1 x type-c 2(Støtter unik A-kanalsskjerm +USB3.0)

Innebygd pinne

J2

UART1

USBPWR_SET1

JUSB1/JUSB2

J1

LED

FAN1

M.2 MINI PCIE

M.2 5G

Maskinvaregjenoppretting med én knapp (1#/GND; 2#/GPIO)
TTL seriell port (1#/VCC3; 2#/TX; 3#/RX; 4#/GND)
USB-strøminnstillinger (1#/VCC; 2#/USB-strømforsyning; 3#/+5V_ALW)
USB-kontakt (1#/VCC; 2#/DP; 3#/DM; 4#/GND)
Strømknapp/statusdeteksjonskontakt (1#/GND; 2#/ tilstandsdeteksjon; 3#/GND; 4#/ Power-knapp)
SATA LED-pin (1#/LED+; 2#/LED-)
Viftekontakt (1#/GND; 2#/VCC 5V)
M.2 WIFI
5G-modul

Strømforsyning

JPWR1

DC_IN1

Strøminngang (1#2#3#/DC-inngang 12-19V; 4#5#6#/GND)

DC JACK (19V, 2,5 mm boring) (valgfritt med JPWR1)

Fysiske parametere

Dimensjon

223mm*91mm

Miljø

Temperatur

fuktighet

Driftstemperatur:0 grader ~60 grader Lagringstemperatur:-20~70 grader

5%~90% ingen kondens

Salgsmodell

Illustrer

AOS-OPSLEDXM

JAE OPS 80PIN+40PIN 2*USB2.0 1*USB3.0 HDMI+type-c skjermsettutgang

AOS-OPSLED2

JAE OPS 80PIN+40PIN 2*USB2.0 1 USB3.0 HDMI+DP+type-c skjermsettutgang
