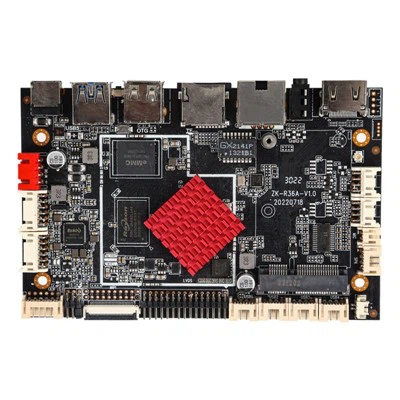

RK3568 Android Motherboard -applikasjon og grensesnitt
Denne RK3568 - basert Android -hovedkortet er utstyrt med en Quad - Core Cortex - A55 -prosessor, opptil 8 GB LPDDR4 RAM, og opptil 128 GB av EMMC -lagring. Den støtter flere skjermgrensesnitt, inkludert HDMI 2.0A, VGA og LVD -er, og tilbyr et bredt spekter av tilkoblingsalternativer, inkludert USB, WI - Fi 6, Bluetooth og Ethernet. Den har en innebygd lydforsterker, mikrofoninngang og GPIO-ekspansjon, noe som gjør den egnet for applikasjoner som multimedia, industriell kontroll og IoT-enheter. Hovedkortet opererer stabilt i temperaturer fra -20 grader til 70 grader og støtter Android 11 og Linux -systemer. Det er mye brukt i smarte terminaler, kantdata, digital skilting og automatiseringsutstyr.
Spesifikasjonsliste
|
Funksjon og grensesnitt |
Detaljert beskrivelse |
|
CPU |
RK3568 Cortex - A55 Quad - kjerne, opptil 2.0GHz |
|
Ddr |
LpDDR 4 2 GB (4GB|8GB 可选) LPDDR 4 2 GB (4GB|8GB valgfritt) |
|
Lagring |
Standarden kommer med en 16 GB EMMC NAND -brikke som kan skalere opp til 128 GB |
|
HDMI -utgang |
HDMI 2.0A Standard displaygrensesnitt støtter opptil 4K -utgang |
|
LVDS |
30 {° |
|
VGA |
Industri - Standard DB-15 og 9-pinners VGA-utgang opp til 1080p |
|
Forsterkerutgang |
8 ohm 6W dobbelt lydforsterkerutgang |
|
Hodetelefon Utesette |
Stereo hodetelefonutgang (lydkontakt) |
|
MIC -inngang |
Differensiell mikrofoninngang (lydkontakt) |
|
USB -grensesnitt |
USB 3.0 4- måte: to horisontale dobbelt - lag Type A -stikkontakter USB 3.0 4- måte: dobbelt - rad 2.0 pin header (delt med ekstern USB 3.0) USB 2.0 fire - måte: dobbelt - rad 2.54 pin header USB 2.0 One Channel: Single Row 2.0 Pin Header Straight - gjennom grensesnitt Type - C One Way: One Type - C Socket (Burning/Debugging Port) |
|
Seriell port |
2 TTL/232/485 DB-9 seriell port, med signal og kraftisolasjon; 1 TTL, 4 TTL/RS-232-kompatibel, 1 TTL/RS-485-kompatibel |
|
USBKamera |
Støtt USB -kamera innen 8 millioner piksler |
|
Wifi |
Bygget - i High Performance SDIO -grensesnittet WiFi6 -modul, støtte IEEE 802.11 A/B/G/N/AC/AX |
|
Bluetooth |
Bygget - i seriell grensesnitt med høy ytelse bt Module (valgfritt) med støtte for V 2.1+ EDR/BT V3.0/BT V 3.0+ HS/BT v4.0/BT V5.0 |
|
Ethernet |
2 Port 10/100/1000m Adaptive Ethernet RJ45 Connector |
|
Bakliggende kontroll |
Bransjestandard LCD -bakgrunnsbelysningskontrollhode, støtte for bakgrunnsbryter og lysstyrkejustering |
|
Infrarød RC |
Standard infrarød mottakerpinnehode |
|
GPIO -signaler |
8-veis GPIO-signaler for slik som GPIO-knapper og/eller 3.3V digital inngang/utgang |
|
TukHavn |
1 Tamperkontrollport |
|
I2C -buss |
I2c pin header for i2c kapasitiv skjerm og etc |
|
KANBuss |
1 kan pinne overskrift for kan busse periferiutstyr |
|
Sata HD |
Standard SATA 3.0 harddiskport med strømforsyningshode |
|
Sanntidsklokke |
Ultra - lav - strøm RTC Circuit (CR1220 Battery) med tidtaker og alarmfunksjonaliteter |
|
LED -indikator |
Rød LED -indikator for standby- og grønn LED -indikator for løping |
|
Knapper |
Gjenopprettingsmodus -knapp og strømbryter -knapp |
|
DC -inngang |
Støtter9~15Vbred spenning DC strøminngang |
|
Omgivelsesbehov |
Arbeidstemperatur - 20 grader ~ 70 grader, arbeidsfuktighet 0% ~ 95% (ikke-kondensering) |
|
Fysisk størrelse |
Lengde*bredde*høyde (120 mm*120mm*18mm),PCB øverste sidehøyde 16mm |
|
Operativsystem |
Anbefalt Android 11, Linux Buildroot/Debian 10/Ubuntu-18.04 og OpenHarmony 3.2 Valgfritt |
Fysisk størrelse
PCB -størrelsen er 120 mm*120mm, PCBA -høyde er 16mm, fast hulldiameter er 3,3 mm. De tilsvarende fysiske størrelsesparametere er vist på figuren nedenfor. For informasjon om detaljert størrelse, vennligst se produsenten for DXF -filen.
